為了防止電氣系統在短路或過載中損壞，各個電路都由保險絲來保護

1

保險絲盒在駕駛座的左下方並用一個塑膠板蓋著

2

B-塑膠夾具

C-備用保險絲



更換步驟:

1.在更換保險絲之前，確認關閉所有電源並拔除鑰匙

2.取下蓋子後可以看到裡面的保險絲

3.使用塑膠夾具來更換保險絲

4.使用相同規格的保險絲來更換







 保險絲位置介紹:



下圖為保險絲盒的保險絲位置圖，編號從A1到E10

1



保險絲顏色分別代表不同的電流值

保險絲顏色

電流值

棕色

7.5 A

藍色

15 A

白色

25 A

綠色

30 A

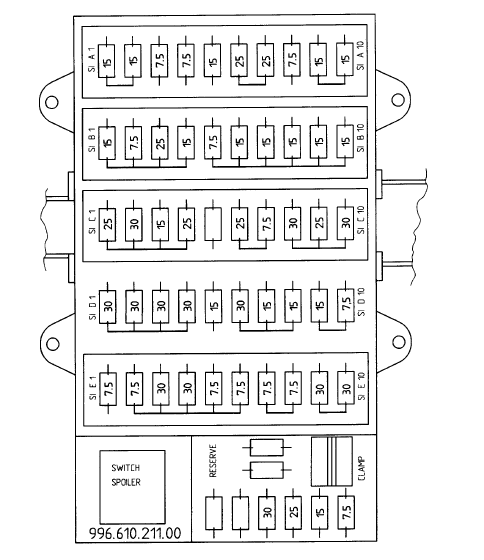

下圖為各保險絲的電流值

 2



 下表為保險絲名稱



編號

電流值

名稱

A1

7.5 A

右遠光燈            HIGH BEAM RIGHT

A2

7.5 A

左遠光燈            HIGH BEAM LEFT

A3

7.5 A

右側燈                    SIDE MARKER LIGHT RIGHT

A4

7.5 A

左側燈                    SIDE MARKER LIGHT LEFT

A5

15 A

牌照燈               LICENSE PLATE LIGHTS

儀表燈                     INSTRUMENT LIGHTS

A6

25 A

座椅加熱器         SEAT HEATER M139/M340

A7

25 A

霧燈，後霧燈         FOG LIGHT, REAR FOG LIGHT

A8

7.5 A

牌照燈               LICENSE PLATE LIGHTS

A9

7.5 A

右近光燈            LOW BEAM RIGHT

A10

7.5 A

左近光燈                LOW BEAM LEFT

B1

15 A

                                 CLUSTER

手自排一體            TlPTRONIC

ASR按鈕 開/關   BUTTON ASR ON/OFF

                                 DIAGNOSIS

頂部電源             POWER TOP

B2

7.5 A

收音機                    RADIO

資訊系統               INFOSYSTEM

B3

25 A

                                TWO-TONE HORNS

B4

15 A

引擎室清洗機風扇  ENGINE COMPARTMENT                                              CLEANER FAN

B5

7.5 A

倒車燈              BACKUP LIGHT,

CU頂部電源       CU POWER TOP,

CU存儲器              CU MEMORY

B6

15 A

方向燈              TURN SIGNALS

窗戶電源           POWER WINDOW

B7

15 A

制動信號燈        STOP LIGHT

巡航控制系統     CRUISE CONTROL

B8

15 A

CU CLS警報      CU CLS ALARM

CU測距儀             CU DME

CU手自排一體     CU TIPTRONIC M249

B9

15 A

CU ABS牽引控制      CU ABS TRACTION                                                       CONTROL

B10

15 A

組合儀表診斷        INSTRUMENT CLUSTER                                              DIAGNOSIS

C1

25 A

引擎電子系統         ENGINE ELECTRONICS

C2

30 A

點火繼電器         RELAY IGNITION

噴射                         INJECTION

含氧感知器          OXYGEN SENSOR

C3

15 A

CU警報系統        CU ALARM SYSTEM

中控鎖               CENTRAL LOCKING SYSTEM

窗戶電源                 POWER WINDOW

C4

25 A

燃油泵繼電器      RELAY FUEL PUMP

C5





C6

25 A

雨刷器                     WIPER

C7

7.5 A

TERM.X控制線         TERM.X CONTROL WIRES

C8

30 A

散熱器風扇 2            RADIATOR FAN 2

C9

25 A

大燈清洗裝置         HEADLIGHT CLEANING                                                SYSTEM

C10

30 A

散熱器風扇1          RADIATOR FAN 1

D1

30 A

車窗電源               POWER WINDOW

D2

30 A

後視鏡                  MIRROR

後窗除霧器            REAR WINDOW DEFOGGER

D3

30 A

驅動電源頂部          DRIVE POWER TOP

D4

30 A

後電動車窗             POWER WINDOW REAR

D5

15 A

點菸器                           CIGAR LIGHTER

D6

30 A

繼電器加熱器           RELAY HEATER

D7

15 A

危險警告燈開關       HAZARD WARNING LIGHT                                          SWITCH

D8

15 A

擾流板                   SPOILER EXTENSION

D9

15 A

聲音控制套件             AUDIO OPTION PACK M490

D10

7.5 A

用於改裝之接點         MOUNTING POINT FOR                                                 RETROFIT

最大電流5A之警告     WARNING MAXIMUM OF 5 A

E1

7.5 A

TERM.86S, CU-CL ALARM, RADIO, CLUSTER CU INFO SYSTEM

E2

7.5 A

CU記憶體              CU MEMORY M537 / M538

E3

30 A

電動座椅                   POWER SEAT,

CU左側記憶座椅       CU MEMORY SEAT LEFT

E4

30 A

電動座椅                POWER SEAT,

CU右側記憶座椅      CU MEMORY SEAT RIGHT

E5

7.5 A

資訊系統                      INFOSYSTEM M662

E6

7.5 A

Term.30電話/手機     TERM.30

                                           TELEPHONE/HANDY,

導航控制單元        NAVIGATION CONTROL UNIT

E7

7.5 A

空調控制系統         AIR CONDITIONING SYSTEM

E8

7.5 A

Term.15電話/手機資訊系統

TERM.15 TELEPHONE/HANDY INFOSYSTEM

E9

30 A

                         PSM

E10

30A

                         PSM
