Chapter 14. 電路系統





14.1     汽車電器配備介紹







14.2     汽車電流流程







14.3     汽車安全氣囊







14.1汽車電器配備介紹





()中央門鎖定系統









1.中央控制門鎖功能





中央控制:當駕駛員鎖住其身邊的車門時,其他車門也同時鎖住,員開啟其身邊的車門時,其他車門也同時開啟。







速度控制:當行車速度達到一定時,各個車門能自行鎖上,防止乘員誤操作車門把手而導致車門打開。







單獨控制:除在駕駛員身邊車門以外,還在其他門設置單獨的彈簧鎖開關,可獨立地控制一個車門的打開和鎖住





2.中央控制門鎖結構





a)電磁式:內設2個線圈,分別用來開啟、鎖閉門鎖的線圈,ECU給閉鎖線圈通電流時,磁鐵往右移,門被鎖住ECU給開鎖線圈通電流時,磁鐵往左移,門被開啟



圖片1





(b)直流電動機式:它是通過直流電動機轉動並經傳動裝置(傳動裝置有螺桿傳動、齒條傳動和直齒輪傳動)將動力傳給門鎖,藉由直流電動機能正反轉來控制門鎖開啟或鎖住。



圖片2



3.中央控制開鎖方式





可就由鑰匙插入鑰匙孔方式解鎖或藉由無線遙控的方式來進行解鎖







圖片3





無線遙控的基本原理:從車主身邊發射器發出微弱的電波,由汽車天線接收該電波信號,經電子控制器ECU識別信號代碼,再由該系統的執行器(電動機或電磁線圈)執行啟/閉鎖的動作。



圖片4

















() 防盜系統





1.機械鎖防盜





機械鎖主要分為方向盤鎖和排擋鎖兩大類。

擷取





2.電子式防盜系統





(a)單向的電子防盜系統功能:當車上鎖時,會因震動或非法開啟車門,此時防盜警報器報警。













圖片5





(b)雙向的電子防盜系統功能:當車有異動啟動報警時,同時遙上的液晶顯示器會顯示汽車遭遇的狀況



圖片6





3.晶片式數碼防盜器





基本原理是鎖住汽車的馬達、電路和油路,在沒有晶片鑰匙的情況下無法啟動車輛,要用晶片鑰匙接觸車上的晶片鎖才能開鎖。



圖片7









()喇叭







(1)風音喇叭







喇叭電路是由電瓶、繼電器、喇叭、按鈕開關所組成,喇叭的音量以分貝(dB)為單位,一般規定在車前公尺處音量應為70~-90分貝,主要目的是用以警告其他車輛或行人用。





圖片8





(a) 入電流,鐵片被下吸,白金接點被拉開





圖片9





(b) 白金接點被拉開,電流斷,回復原樣





圖片10





(2)壓縮空氣喇叭







利用壓縮空氣吹過高壓膜片,使膜片產生振動,再利用空氣管共鳴發出聲音





圖片11







()燈光系統





汽車燈光系統為保障行車安全最重要之裝備,包括照明、指示及警告用燈光。





一般車用常見的燈光系統分類如下:



圖片12











(1) 頭燈







可分為普通燈泡(Ordinary bulb)與石英鹵素燈(Quartz halogen bulb),石英鹵素燈比普通燈泡在同電功率下亮度高、壽命長、光度穩定。





圖片13





(a) 封閉式頭燈構造



圖片14

圖片15







近遠燈是藉由近燈絲與遠燈絲兩個位置決定的,遠燈絲的光正好在反光鏡的焦點上,使光線平行折射出去,另外近光燈絲的光在反光鏡焦點上方,使光線下向折射出去。



圖片16





(b) 頭燈電路圖









汽車中最主要的照明設備,其電路圖如下:





圖片17





當燈開關在第二段(2ND)輸出為近光燈(B)時:







電流走向:電瓶正極à保險絲à燈開關5號腳àB接點à燈開關7號腳à近光à接地





圖片18





當燈開關在第二段(2ND)輸出(A)時:







電流走向:電瓶正極à保險絲à燈開關5號腳àA接點à燈開關7號腳à遠光燈à接地









圖片19





(2)方向指示燈





方向指示燈於汽車欲變更行駛方向時打開,使車子前後之車輛及行人了解車子動向,確保行車安全。



轉向燈最主要的差別在於其內部控制燈明滅的裝置原理,一般而言有下列幾種形式:







電磁熱線式



電磁擺動式



電容繼電器



水銀式



電晶體式



簧片式





(a).電磁熱線式





最主要的原理是利用鎳鉻絲(電熱線)的熱漲冷縮來控制開關的通斷。











其結構圖如下:







圖片20





其原理流程可以分成三個步驟來介紹:









(i) 鉻線正在加熱







電流由電瓶經過電熱線再經過磁線圈,透過切換開關通方向指示燈之後接地,但是因為鎳鉻絲的電阻很大,所以經過磁線圈及轉向指示燈泡(FL)電流很小,所以不能點亮。





圖片21





(ii)受熱伸長,接點閉合







電熱線加熱後伸長,將可動片向前頂,接點A閉合,此時電流便經由接點A通往磁線圈送至轉向指示燈(FL)使其發亮,這時候電流夠大,所以磁線圈產生很大的磁力將接點B閉合,使得儀錶板的轉向指示燈(PL)可發亮。







圖片22





(iii) 鎳鉻絲冷卻,接點斷開







通電一段時間後,鎳鉻絲冷卻,回復原來長度,將接點A拉開,電流中斷,並回到步驟(a)使鎳鉻絲加熱的狀態,重複循環。





圖片23





(b)電容繼電器:









l電流式







利用電容的充放電來改變磁線圈的磁力方向,控制接點的開斷。



圖片24







(i) 引擎點火開關ON時,電容器充電



電流從電瓶經由P接點到L2線圈使電容器充電。







圖片25





(ii) 轉向燈開關打下瞬間





電流經由P接點通過L1線圈道轉向燈開關使轉向燈亮。此時電容仍在充電,其電流方向與L1線圈正好相反,所以其出來的磁力可以相互抵銷,P接點得以保持相接。





圖片26





(iii) 轉向燈開關打下的下一個瞬間





電容充飽電時,隨即進行放電,電磁力使接點P分開,轉向燈熄滅。電流經L2、L1線圈時兩磁力相加,使P接點保持分開,此時因為經過一電阻,所以電流甚小,燈不亮。





圖片27





(iv) 放電停止,開關回彈





等到電容器放電停止之後,接點P因為彈力而閉合,電流經接點P後分兩路,一路經L2線圈使電容充電,一路經轉向燈開關使轉向燈亮。

此時L1及L2線圈因為電流相反所以磁力相互抵銷,P接點保持閉合,等到電容充滿電之後L2線圈電流停止,L1線圈才可將P點下吸,斷開後熄燈,再重複上述動作流程。





圖片28





(3)剎車燈與倒車燈







剎車





圖片29圖片30





(4)倒車燈





圖片31圖片32





(F)除霧







車輛行駛於下雨天或有濃霧地區時,由於溫度的關係,水汽易凝結於車窗玻璃上,對行車視線有極大的影響,因此利用電熱元件來清除後窗玻璃上的霧或霜。當電流經過電熱元件時,因溫度上升,蒸發霧或水氣。





圖片33







14.2 汽車電流流程





大部分的電流都會先經過保險絲再經過繼電器最後送往電器中,這樣做是為了保護電器不至於一下子受到太大電流的衝擊,但是也有些電器不須經過保險絲或是繼電器即可作用。







圖片34





保險絲及繼電器在車用電路中發揮了保護的作用,避免車上重要的電器因為電流過大等因素而燒毀。





圖片35





(1)保險絲盒的位置與說明









i. 行李箱保險絲





圖片36





說明:









FUSE BOX #1



擷取





FUSE BOX #2



擷取





FUSE BOX #3



擷取





ii. 引擎室保險絲



圖片38





FUSE BOX #1



擷取

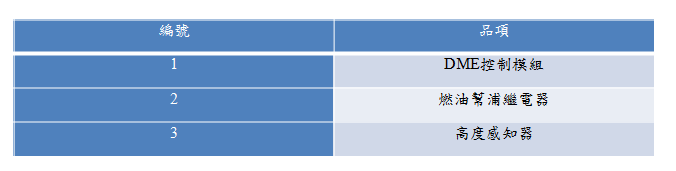

(2)繼電器的位置與說明





圖片39





行李箱旁:





1



儀錶板背面:





2





座椅下方:





1





引擎旁:





2





(3)總電







(a-1)電器對應位置圖:







圖片40





(a-2)電流電器流程圖







時期:機械噴射時期





圖片41





(a-3)電流電器流程圖







時期電腦控制噴時期





圖片42





(b-1)電器對應位置圖:





圖片43





(b-2)電流電器流程圖







時期:機械噴射時期





圖片44





(b-3)電流電器流程圖







時期電腦控制時期





圖片45





(c-1)電器對應位置





圖片46





(c-2)電流電器流程圖







FUSE BOX 1





圖片47





(d-1)電器對應位置圖







電器對應位置(FUSE BOX 2)





圖片48



(e-2)電流電器流程圖







FUSE BOX 2





圖片49





(e-1)電器對應位置圖







電器對應位置(FUSE BOX 3)





圖片50





(d-2)電流電器流程圖







FUSE BOX 3





圖片51









14.3汽車安全氣囊







在車輛發生撞擊事故的瞬間彈出,藉以達到緩衝的作用,保護駕駛和乘客的安全,安全氣囊絕對要與安全帶配合使用,才能得到防護效果。





圖片52





汽車安全氣囊主 裝置包含有:





圖片53





(1)駕駛員氣囊組件







未經擊發的安全氣囊裏,裝的化學物質都是固體,遇到撞擊事故時,才由電腦點燃擊發,產生大量氮氣,使氣囊迅速充氣





圖片54





(2)安全帶預先拉緊器







當車輛突然停止,或者乘員向前傾過快,安全帶卷收器將鎖定到位。在某些正面碰撞(或側面碰撞),預張緊器將啟動並拉動安全帶收緊到對乘員的身體接觸。





圖片55





當發生撞擊時會產生氣體推動活塞,再由活塞來推動彈簧與球,然後藉由球推動藍色齒輪,使藍色齒輪卡住粉紅齒輪,此使安全帶就可以拉緊。



圖片57
